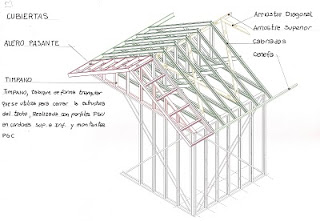

CUBIERTAS

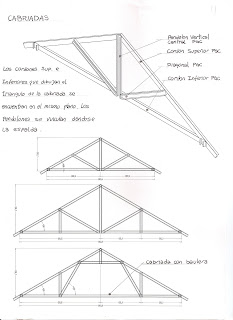

CABRIADAS
Las cabriadas son un conjunto de perfiles PGC unidos entre si que permiten cubrir grandes luces entre apoyos.
Los elementos de una cabriada son:
• Cordón superior: son los perfiles que le dan forma y la pendiente a la cubierta
• Cordón inferior: son los perfiles que le dan forma a la pendiente del cielorraso
• Pendolones: son los perfiles verticales que vinculan los cordones superiores con los inferiores
• Diagonales: son los perfiles inclinados que vinculan los cordones superiores con los inferiores
• Rigidizadores: son los trozos de perfil que van colocados en los puntos de apoyo de la cabriada, en donde se produce la transmisión de los esfuerzos, de manera de evitar la abolladura del alma de los perfiles del cordón superior e inferior.
• Tornillos: se utilizan los de cabeza hexagonal, punta mecha 2, diámetro 10 y ¾” de largo.







CUMBRERA – CABIO
Es otra manera de resolver la cubierta. Los perfiles PGC se utilizan a modo de vigas inclinadas apoyando en un panel portante o en una viga tubo.
